Yeni Nesil İhtiyaçlarınız için: Temiz Oda (Clean Room)

—

yazar:

Kahraman
kategori:
🕒 Okuma Süresi Yaklaşık 8 dakika

Yeni Nesil İhtiyaçlarınız için: Temiz Oda (Clean Room)

Yeni Nesil İhtiyaçlarınız için: Temiz Oda (Clean Room)

Sizlere 3 bölümlük bir seri olacak şekilde Temiz Oda kavramını, ihtiyaç sebeplerini, sizlere neler katabileceğini ve bu süreçte Tekno Kurgu Mimarlık olarak size nasıl destek olabileceğimizi paylaşacağım.. İşte 3 bölümlük bir yazı serisi için yazılarımın içeriği.

  1. BÖLÜM
    1. Giriş
      Temiz odaların tanımı: Nedir, ne işe yarar?
      Hangi sektörlerde kritik bir rol oynar? (Uydu montajları, elektronik imalat, medikal cihazlar, ilaç sektörü, vb.)
      Yazının amacı: Temiz oda kurulumunun önemi ve dikkat edilmesi gereken noktalar.
    2. Temiz Odaların İşlevi ve Sınıflandırılması
      Temiz oda nedir? (Partikül kontrolü, steril ortam gerekliliği)
      ISO sınıflandırmaları: ISO 1’den ISO 9’a kadar temiz oda standartları.
      Uydu montajları ve elektronik imalatlar için gerekli sınıflandırmalar.
    3. Temiz Oda Kurulum Süreci
      İhtiyaç analizi: Temiz oda kurulumu hangi gereksinimlere dayanmalı?
      Mimari ve mühendislik gereklilikleri:
      Duvar, tavan ve zemin malzemeleri.
      Hava akışı ve filtreleme (HEPA/ULPA filtreler).
      Sıcaklık ve nem kontrolü.
      Ekipman ve donanımlar: Elektronik imalat için gereksinimler.
      Operasyonel prosedürler: Kullanıcı eğitimi, kıyafet kuralları, bakım.
    4. Uydu Montajları ve Elektronik İmalat İçin Temiz Odalar
      Uydu montajı sırasında temiz oda kullanımının önemi (toz, nem ve diğer kontaminasyonların etkisi).
      Elektronik imalatta hassas komponentler için temiz oda gereksinimleri.
      Örnek olaylar veya gerçek hayat uygulamaları.
    5. Temiz Odaların Maliyeti ve Uzun Vadeli Yatırım Avantajları
      Temiz oda kurulum maliyetleri: Hangi faktörler etkiler?
      Uzun vadede üretim verimliliğine etkisi.
      Hataların önlenmesi ve kalite standartlarının korunması.
    6. Sonuç ve Öneriler
      Temiz odaların teknolojik üretimde neden vazgeçilmez olduğu.
      Kendi temiz odasını kurmayı düşünenlere tavsiyeler.
      LinkedIn’deki okuyuculara soru: “Sizin sektörde temiz odalar nasıl bir etki yaratıyor?”
  2. BÖLÜM
    1. Temiz Oda Kurulum Süreci
      İhtiyaç analizi: Temiz oda kurulumu hangi gereksinimlere dayanmalı?
      Mimari ve mühendislik gereklilikleri:
      Duvar, tavan ve zemin malzemeleri.
      Hava akışı ve filtreleme (HEPA/ULPA filtreler).
      Sıcaklık ve nem kontrolü.
      Ekipman ve donanımlar: Elektronik imalat için gereksinimler.
      Operasyonel prosedürler: Kullanıcı eğitimi, kıyafet kuralları, bakım.
    2. Uydu Montajları ve Elektronik İmalat İçin Temiz Odalar
      Uydu montajı sırasında temiz oda kullanımının önemi (toz, nem ve diğer kontaminasyonların etkisi).
      Elektronik imalatta hassas komponentler için temiz oda gereksinimleri.
      Örnek olaylar veya gerçek hayat uygulamaları.
  3. BÖLÜM
    1. Temiz Odaların Maliyeti ve Uzun Vadeli Yatırım Avantajları
      Temiz oda kurulum maliyetleri: Hangi faktörler etkiler?
      Uzun vadede üretim verimliliğine etkisi.
      Hataların önlenmesi ve kalite standartlarının korunması.
    2. Sonuç ve Öneriler
      Tekno Kurgu Mimarlık olarak sizin için neler yapabiliriz…
      Kendi temiz odasını kurmayı düşünenlere tavsiyeler.
      LinkedIn’deki okuyuculara soru: “Sizin sektörde temiz odalar nasıl bir etki yaratıyor?”

1. Bölüm:

Temiz Oda Nedir, Önemi ve Dikkat Edilmesi Gereken Konular

Temiz Oda (Clean Room(CR)) Nedir?

Temiz odalar (“Clean Room”), çevresel koşulların sıkı bir şekilde kontrol edildiği, toz, partikül, mikroorganizmalar ve diğer kirleticilerin belirli sınırların altında tutulduğu ve sürekli denetim altında olan özel alanlardır. Çevresel koşulların etkilerinin azaltılması için kullanılan tüm yapı elemanlarının özenle seçildiği, ve özenle uygulanan alanlardır.

Temiz Oda (CR) Neden Gereklidir?

TO’lar, birçok sektörde kritik öneme sahiptir çünkü kontaminasyon, üretim kalitesini, cihazların performansını ve ürün ömrünü doğrudan etkiler. İşte TO’ların gerekliliğini detaylandıran bazı nedenler:

  1. Ürün Kalitesini Koruma:
    Hassas üretim süreçlerinde, dışarıdan gelen toz, partikül ve mikroorganizmalar ürünün kalitesini düşürebilir. TO’lar, bu tür kirleticilerin kontrol edilmesini sağlayarak üretim hatalarını minimize eder.
  2. Yüksek Hassasiyetli Üretim:
    Özellikle yarı iletkenler, mikroçipler veya optik cihazlar gibi nanometre ölçeğinde çalışmayı gerektiren üretimlerde, en küçük bir partikül bile ürünün işlevini bozabilir. TO, bu hassasiyeti garanti altına alır.
  3. Standartlara Uyum:
    TO’lar, ISO 14644 gibi uluslararası standartlara uyumu sağlar. Bu, ürünlerin global pazarda kabul görmesi için zorunludur.
  4. Operasyonel Verimlilik:
    Kontaminasyonun azalması, arıza oranlarını düşürerek bakım ve onarım maliyetlerini azaltır. Ayrıca, TO’lar iş süreçlerini optimize ederek daha kısa sürede daha yüksek kalitede üretim yapılmasına olanak tanır.
  5. Sağlık ve Güvenlik:
    İlaç, gıda veya medikal cihaz üretiminde, steril bir ortam hasta güvenliği için kritik öneme sahiptir. TO’lar, bu tür üretimlerin sterilite gereksinimlerini karşılar.
  6. Uzun Vadeli Dayanıklılık:
    TO’lar, uydu montajı gibi hassas montaj işlemlerinde cihazların uzun vadeli dayanıklılığını artırır. Kontaminasyondan korunmuş bir uydu, uzaydaki ömrünü ve performansını sürdürebilir.

Bu nedenler, TO’ların endüstriyel üretim ve montaj süreçlerinde neden vazgeçilmez olduğunu açıkça göstermektedir.

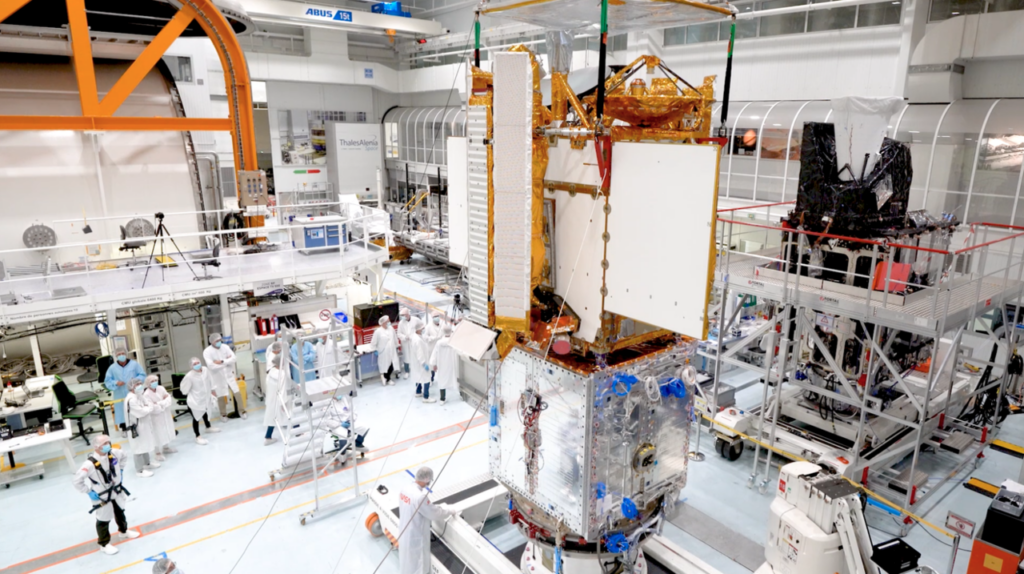

Örnek Temiz Oda Fotoğrafı
Temiz Odaya bir örnek.. Kaynak: NASA

Thales Alenia Space:

Mühendisler, SWOT uydusunun ayrı parçalarını Fransa’nın Cannes kentindeki Thales Alenia Space temiz oda tesisinde bir araya getiriyor.

Kaynak: NASA

Temiz Odanın Önemi ve Dikkat Edilmesi Gerekenler

Temiz Odanın Önemi:

Temiz odalar (TO), modern üretim ve montaj süreçlerinde kritik bir role sahiptir. Bu alanların sağladığı kontrollü ortam, yalnızca üretim kalitesini artırmakla kalmaz, aynı zamanda maliyetleri düşürür ve uluslararası standartlara uyumu kolaylaştırır. İşte TO’nın önemini vurgulayan temel noktalar:

  1. Hassas Üretim Süreçleri İçin Vazgeçilmezdir:
    Elektronik imalat, yarı iletken üretimi, tıbbi cihaz montajı ve ilaç üretimi gibi sektörlerde, çevresel kontaminasyon ciddi kalite sorunlarına yol açabilir. TO, bu tür hassas üretimler için gerekli olan steril ve kontrollü bir ortam sağlar.
  2. Ürün Güvenilirliği ve Dayanıklılığı Sağlar:
    TO’lar, üretim sırasında oluşabilecek hataları minimuma indirerek ürünlerin güvenilirliğini artırır. Bu, özellikle uzay teknolojisi ve savunma sanayii gibi hataya yer olmayan sektörlerde büyük önem taşır.
  3. Standartlara ve Regülasyonlara Uyum Sağlar:
    ISO 14644 gibi standartlar, belirli üretim süreçleri için gerekli temiz oda koşullarını tanımlar. TO kullanımı, ürünlerin uluslararası pazarda kabul görmesi için bu standartlara uyum sağlar.
  4. Maliyet Avantajı Sunar:
    İlk bakışta kurulum maliyetleri yüksek görünebilir, ancak uzun vadede üretim hatalarını azaltarak, bakım masraflarını ve kayıp oranlarını düşürür.
  5. Çevresel ve Sağlık Risklerini Azaltır:
    İlaç ve medikal cihaz üretiminde TO’lar, insan sağlığını doğrudan etkileyen riskleri azaltır. Gıda sektöründe ise ürünlerin bozulmasını engelleyerek halk sağlığını korur.

HVAC Sistem Tasarımı:

Temiz odalarda HVAC sistemlerinin tasarımı, ticari binalardakilerden farklıdır.

  • Artırılmış hava arzı
  • Hava akış modeli
  • Yüksek verimli filtrasyon
  • Oda basınçlandırması

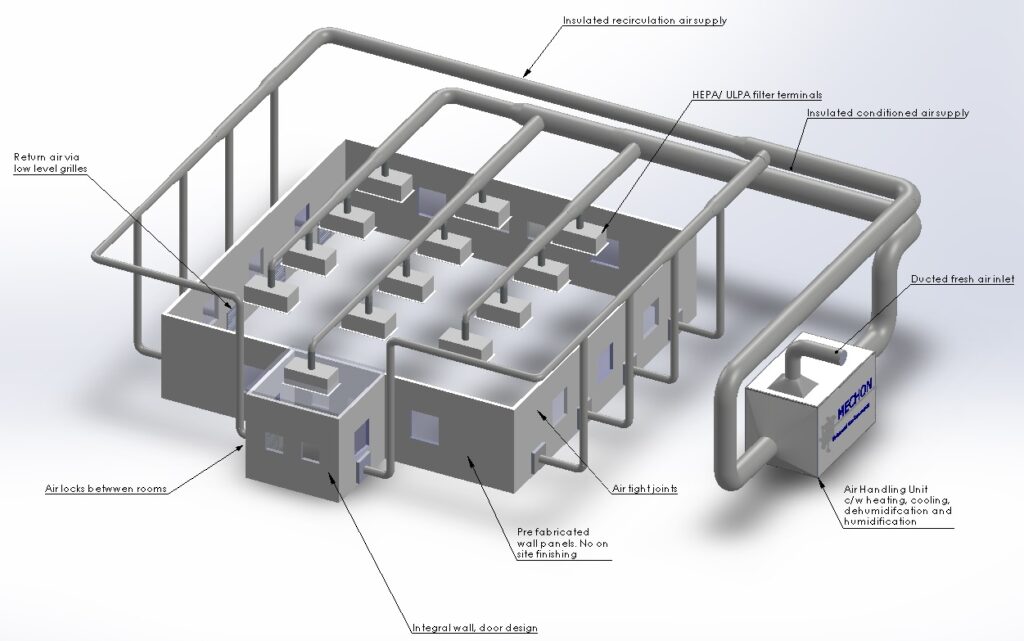

Temiz oda HVAC Sistem Şeması
Alternatif HVAC Şeması

Dikkat Edilmesi Gerekenler:

Bir TO’nun verimli çalışabilmesi için, kurulum ve kullanım aşamalarında dikkat edilmesi gereken kritik unsurlar şunlardır:

  1. Doğru Tasarım:
    TO’nun tasarımı, kullanım amacına uygun şekilde yapılmalıdır. Alanın büyüklüğü, sınıfı, hava akışı sistemi ve filtreleme teknolojisi doğru belirlenmelidir.
  2. Hava Filtrasyonu ve Basınç Kontrolü:
    TO’ya giren hava, HEPA veya ULPA filtrelerle temizlenmelidir. Ayrıca, pozitif veya negatif basınç kontrolü, dış ortamdan kirletici girişini önlemelidir.
  3. Personel ve Malzeme Yönetimi:
    TO’ya giriş yapan personelin kıyafetleri, malzemelerin sterilizasyonu ve giriş çıkış prosedürleri sıkı bir şekilde yönetilmelidir. Antistatik ve partikül bırakmayan giysiler kullanılmalıdır.
  4. Sıcaklık ve Nem Kontrolü:
    Hassas cihazların veya malzemelerin ihtiyaç duyduğu sıcaklık ve nem oranları sürekli olarak izlenmeli ve optimize edilmelidir.
  5. Düzenli Bakım ve Denetim:
    Filtreler, havalandırma sistemleri ve diğer ekipmanlar düzenli olarak kontrol edilip değiştirilmelidir. Temizlik prosedürleri sıkı bir şekilde uygulanmalıdır.
  6. Eğitimli Personel:
    TO’nun doğru şekilde kullanılabilmesi için personelin eğitimi önemlidir. Çalışanlar, temiz oda prosedürleri ve kontaminasyon önleme yöntemleri hakkında bilinçlendirilmelidir.
  7. Enerji Verimliliği:
    TO’lar yüksek enerji tüketimine sahip olabilir. Verimliliği artırmak için enerji tasarrufu sağlayan ekipmanlar tercih edilmeli ve sistemler optimize edilmelidir.

TO’nun önemi, modern üretim süreçlerinde kalite, güvenilirlik ve uluslararası standartlarla uyum açısından büyük bir fark yaratır. Ancak, dikkat edilmesi gereken unsurlar göz ardı edilirse, bu avantajlar hızla dezavantajlara dönüşebilir

Sizce ilk Temiz Oda Fikri Ne Zaman Ortaya Konmuştur?

👉 İlk temiz oda fikri ne zaman atılmış ve üretimi yapılmış olabilir? Anketimize katılarak fikirlerinizi paylaşın:

  1. 1960 lar
  2. 1920 ler
  3. 1880 ler
  4. 1950 ler

Yorumlarda cevaplarınızı bekliyorum, bir sonraki yazımızda cevabı paylaşıyor olacağım.

Haftaya görüşmek dileğiyle esenlikler dilerim…
